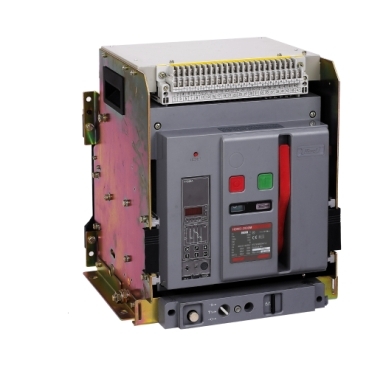

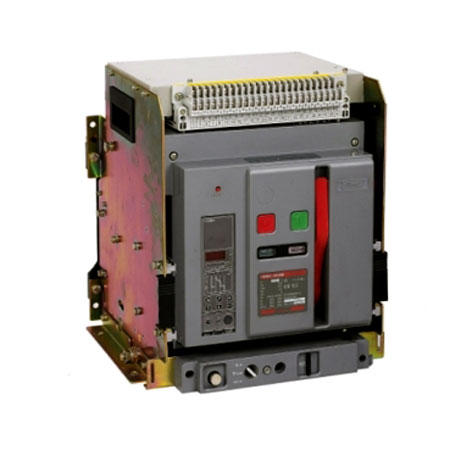

کلید هوایی هیمل HDW332M323FH5556M از سری HDW3 برند هیمل، با جریان نامی ۳۲۰۰ آمپر و سایز فریم ۳۲۰۰AF، برای حفاظت در سیستم‌های توزیع برق فشار ضعیف در محیط‌های صنعتی سنگین طراحی شده است. این مدل با ساختار فیکس و نصب افقی، مناسب برای تابلوهای برق ثابت بوده و با ظرفیت قطع نهایی ۸۰kA در ۴۰۰ ولت و ۶۵kA در ۶۹۰ ولت، عملکردی قدرتمند در برابر اتصال کوتاه و اضافه‌بار ارائه می‌دهد. ترکیب ۶ کنتاکت NO و ۶ NC امکان کنترل و مانیتورینگ گسترده را فراهم می‌سازد.
بدنه مستحکم با ابعاد ۳۹۷×۴۲۸×۳۲۷ میلی‌متر و وزن ۵۳.۴ کیلوگرم، نشان‌دهنده طراحی صنعتی سنگین این تجهیز است. زمان قطع حداکثر ۲۵ میلی‌ثانیه و زمان پاسخ‌دهی در حالت وصل ۷۰ میلی‌ثانیه، عملکرد سریع و قابل اعتماد را تضمین می‌کند. این مدل نیز با کنترلر هوشمند iTR326A سازگار است و حفاظت استاندارد را ارائه می‌دهد.
جدول مشخصات فنی کلید هوایی HDW332M323FH5556M
| مشخصه | مقدار / توضیح |
|---|---|
| نوع محصول | کلید هوایی (Air Circuit Breaker) |
| سری محصول | HDW3 |
| جریان نامی [In] | 3200 آمپر |
| تعداد پل | 3 پل |
| نوع نصب | فیکس (Fixed) |
| جهت نصب | افقی (Horizontal) |
| سایز فریم [AF] | 3200AF |
| ظرفیت قطع نهایی [Icu] | 80 kA at 400 V load 65 kA at 690 V load |
| ظرفیت قطع سرویس [Ics] | 65 kA at 400 V 50 kA at 690 V |
| تحمل جریان کوتاه [Icw] | 65 kA at 400 V duration: 1 s 50 kA at 690 V duration: 1 s |
| زمان قطع حداکثر | 25 میلی‌ثانیه |
| زمان پاسخ‌دهی در وصل | 70 میلی‌ثانیه |
| نوع رهاساز ولتاژی | فاقد مکانیزم موتوری، شنت، آندرولتاژ |
| ترکیب کنتاکت کمکی | 6 NO + 6 NC |
| سازگاری با کنترلر | iTR326A (حفاظت استاندارد) |
| ابعاد (ارتفاع × عرض × عمق) | 397 × 428 × 327 میلی‌متر |
| وزن خالص | 53.4 کیلوگرم |
| بسته‌بندی | 1 عدد در هر بسته |
| بسته‌بندی پایدار | ندارد |
موارد کاربرد این کلید هوایی برای استفاده در مراکز توزیع برق صنعتی، ایستگاه‌های برق، کارخانه‌های بزرگ، و تأسیسات زیرساختی با بارهای بسیار سنگین طراحی شده است. ظرفیت قطع بالا و ترکیب کنتاکت کمکی گسترده، آن را برای پروژه‌هایی با نیاز به حفاظت پیشرفته و مانیتورینگ دقیق مناسب می‌سازد. همچنین در محیط‌هایی که کنترل هوشمند و پاسخ سریع به خطاها اهمیت دارد، عملکرد این مدل قابل اتکا است.
نقاط قوت و ضعف
نقاط قوت:
نقاط ضعف:
جمع‌بندی کلید هوایی HDW332M323FH5556M هیمل، یک تجهیز حفاظتی قدرتمند برای محیط‌های صنعتی با بار بسیار سنگین و نیاز به حفاظت پیشرفته است. ظرفیت قطع بالا، ترکیب کنتاکت کمکی گسترده، و سازگاری با کنترلر هوشمند، این مدل را به گزینه‌ای قابل اعتماد در پروژه‌های توزیع برق تبدیل کرده است. با وجود وزن بالا و محدودیت در اتوماسیون، عملکرد فنی و حفاظتی آن، ارزش افزوده قابل توجهی برای سیستم‌های برق صنعتی فراهم می‌سازد
کلید هوایی 3پل 3200 آمپر فیکس هیمل
